java流程图的绘制步骤

发表时间：2022-03-24来源：网络

Visio提供了很多图形的绘制工具，流程图、UML模型、网络图等都可以用Visio提供的工具绘制。

绘制流程图之前需要有个清晰的算法和步骤，计算长方形面积问题可分为下面几个步骤：

1) 设置num1和num2两个变量，用于存储用户输入的长度和宽度，设置result变量用来存储num1和num2的乘积。变量用于存储值，程序可修改这个值，后面Java语法会详细讲解；

2) 接受用户输入的长度和宽度，并存储到num1和num2两个变量；

3) 判断num1和num2是否大于0，如果大于0，继续下一个步骤，否则提示用户重新输入长度和宽度；

4) 计算num1和num2的乘积，并将乘积结果存储到result变量；

5) 显示result变量的值到屏幕。

下面给出绘制流程图的方法和步骤：

第一步：启动Visio2010或更高版本，如下图：

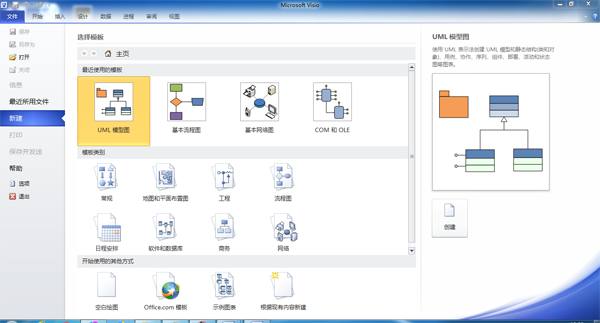

第二步：在模板类别中选择“流程图”，进入选择模板窗口，如下图：

第三步：选择“基本流程图”，并用鼠标双击“基本流程图”图标，进入基本流程图绘图窗口，如下图：

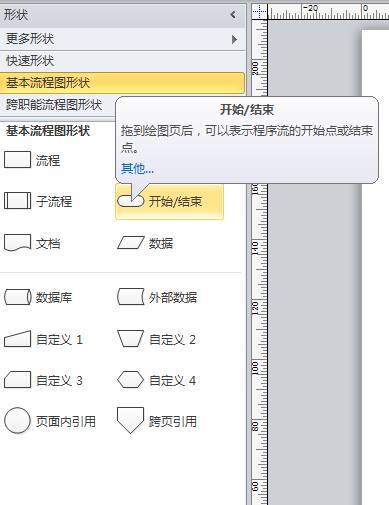

第四步：每个流程图都由开始作为流程图的起点，因此先绘制“开始”框，按下鼠标左键，拖动“开始/结束”图标，到工作区域窗口，如下图：

第五步：在工作区域窗口，双击击“开始”框，输入文字“开始”，如下图：

第六步：按照算法步骤，需要接收用户输入的2个数值，并存储到num1和num2变量中，输入/输出框在流程图中用平行四边形表示，按下鼠标左键，拖动“数据”图标，到工作区域窗口，并输入文字，如下图：

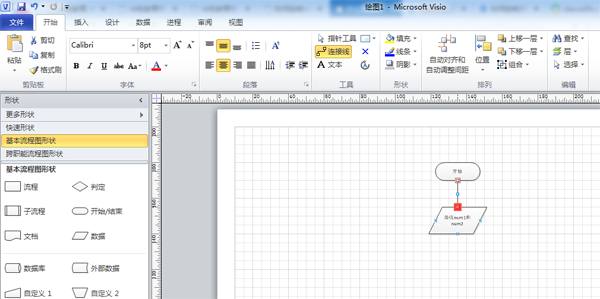

第七步：“开始”框和“数据”框之间需要有一条流程线，用于指示流程方向，进入“开始”菜单，并选择“连接线”工具按钮，在“开始”框和“数据”框之间绘制流程线，如下图：

第八步：按照算法步骤，需要判断用户输入的num1和num2是否大于0，判断在流程图中用菱形表示，按下鼠标左键，拖动“判定”图标，到工作区域窗口，并输入文字和绘制流程线，如下图：

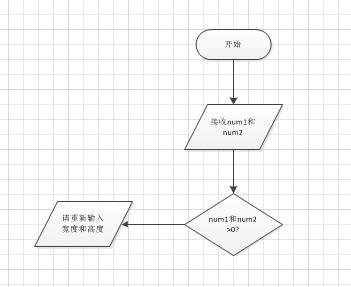

第九步：按照算法步骤，如果用户输入的num1和num2小于0，提示用户重新输入宽度和高度，输入/输出框在流程图中用平行四边形表示，按下鼠标左键，拖动“数据”图标，到工作区域窗口，并输入文字，绘制流程线，如下图：

第十步：按照算法步骤，如果用户输入的num1和num2大于0，则直接计算长方形的面积，处理框在流程图中用长方形表示，按下鼠标左键，拖动“流程”图标，到工作区域窗口，并输入文字，绘制流程线，如下图：

第十一步：按照算法步骤，输出计算结果，如下图：

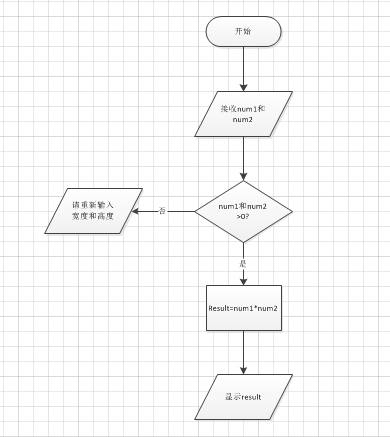

第十二步：按下鼠标左键，拖动“开始/结束”图标，到工作区域窗口，输入“结束”文字，并绘制流程线，如下图：
