LED小灯及点亮原理介绍、keil软件编写程序、烧录程序和点亮 LED 小灯...
发表时间：2022-03-26来源：网络
一、 外设 LED 介绍
LED小灯 即发光二极管，发光二极管为二极管中的一种，二极管中有阳极和阴极，电流从正极流向负极导通，反向阻断。其中贴片发光二极管，正向导通电压在1.8V — 2.2V之间，靠电流驱动，工做电流在1mA – 20mA之间，1mA – 5 mA之间LED小灯亮度变化明显，5 mA – 20mA之间LED小灯亮度变化不大，20mA以上LED小灯易烧坏。
贴片发光二极管
web
二、计算限流电阻
LED小灯电路
1. 限流电阻： 电阻的阻值大小变化能够直接改变整条电路的电流大小，称为限流电阻。
2. 该开发板VCC电压为5V，GND接地为0V，贴片LED电压大概在2V左右，限流电阻电压为3V左右，要使LED灯亮电流控制在1mA – 20mA之间，从而限流电阻应在150欧姆 – 3K欧姆之间。编程

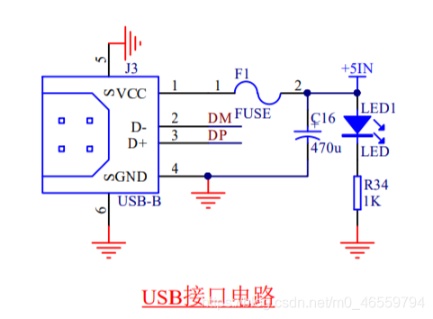

三、USB接口电路介绍
USB接口电路
1. 1引脚：VCC，4引脚：GND。 2引脚和3引脚：数据通讯引脚。 5引脚和6引脚：GND。
２. F1为自恢复保险丝，正常状况能够当作导线，短路下保险丝断开保护电路。
３. C16为470微法的电容，电容：隔直流，通交流。svg
四、点亮LED小灯原理
将图二的GND换成一个单片机的IO口 P0.0 , 更换后如图：
原理：当P0.0输出一个高电平的时候，至关于跟VCC同样的5V电压，此时整个电路路无电压差无电流，LED熄灭。当P0.0输出一个低电平的时候，至关于跟GND同样的0V电压，此时整个电路接通，LED点亮。能够P0.0输出电平能够经过程序控制。学习
五、特殊功能寄存器和位定义
1. 单片机内部有多个特殊功能寄存器，编程时必须得先用 sfr 关键字声明后才能使用，例如：spa
sfr P0 = 0x80; // 定义了 P0 模块特殊功能寄存器
每一个模块的特殊功能寄存器地址能够经过单片机手册查询，keil软件已经把这些特殊功能寄存器保存到了 #include 的头文件中，只需在文件中添加该头文件便可省去特殊功能寄存器的声明。3d
2. 每一个特殊功能寄存器里有8个开关，即8个IO口(输入和输出口)，能够经过 sbit 关键字来定义这些开关。例如：code
sbit LED = P0^0; //将 P0 模块寄存器的第0个 IO 口命名为 LED

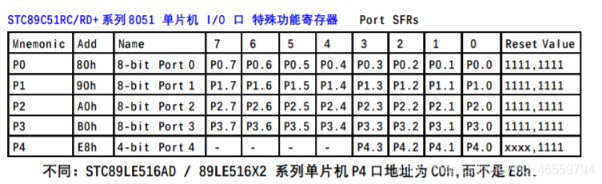

3.特殊功能寄存器手册
Add: 为寄存器地址，地址里h表示16进制。
Reset Value：为上电复位值，1表示高电平，0表示低电平。xml

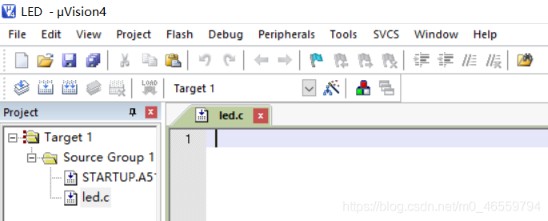

六、经过keil软件创建工程
步骤： 1. 创建工程(注意：选择Inter下的单片机)----> 2. 保存工程 ----> 3. 创建文件(文件名后缀为.c)并保存 ----> 4. 添加文件到工程 ----> 5. 编写程序 ----> 6. 编译 ----> 7. 下载程序。blog
七、编写程序
1. 点亮小灯程序token
#include//包含特殊功能寄存器定义的头文件
sbit LED = P0^0;//为地址声明，sbit小写，P大写
sbit ADDR0 = P1^0;
sbit ADDR1 = P1^1;
sbit ADDR2 = P1^2;
sbit ADDR3 = P1^3;
sbit ENLED = P1^4;
void main()
{
ENLED = 0;
ADDR3 = 1;
ADDR2 = 1;
ADDR1 = 1;
ADDR0 = 0;
LED = 0;//低电平，点亮小灯， 同理将LED = 1，为高电平，熄灭小灯。
while(1);//让程序中止在这
}
程序运行无误后，设置生成 .hex文件后从新编译, 从新编译成功后将生成.hex文件。

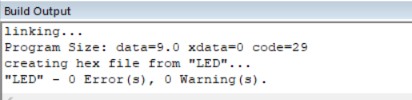

2. output窗口说明
data=9.0 ：表示程序使用了内存RAM 9个字节。
code = 29 ：表示程序使用了FLASH资源的29个字节。
八、烧录程序

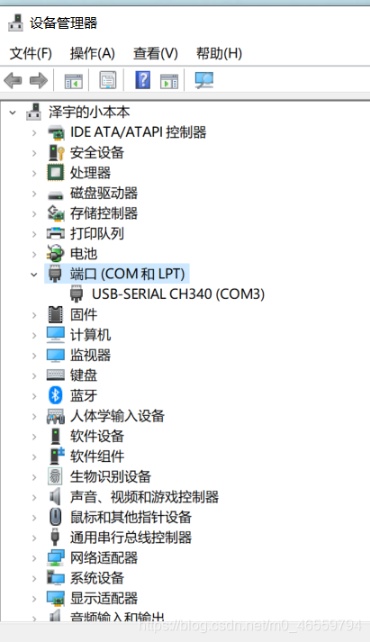

步骤： 1.硬件链接好后查看开发板使用的COM端口号。
2. 打开烧录软件，选择好对应单片机种类，调选好对应COM端口号。
3. 打开生成的.hex文件后下载，

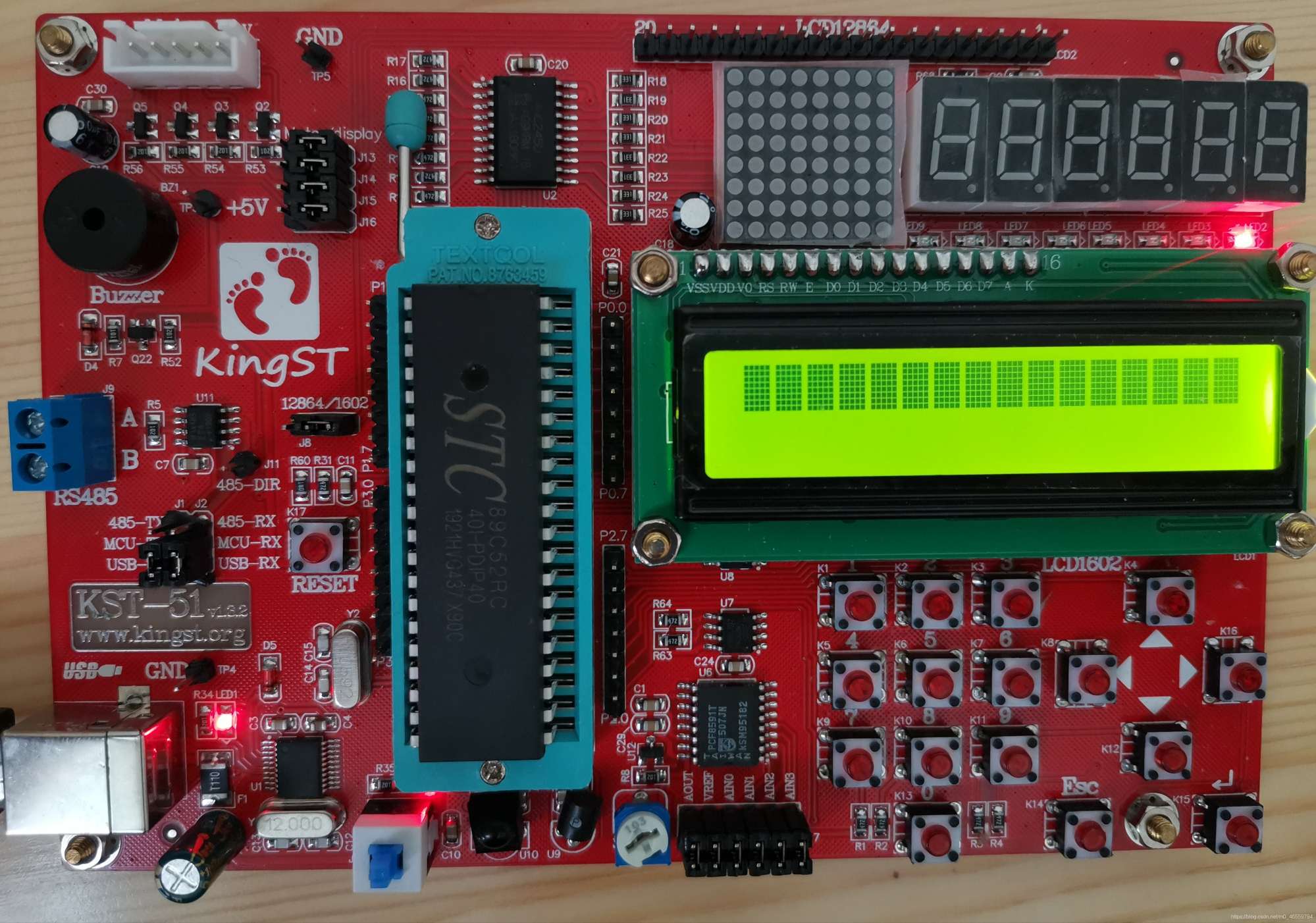

4. 当烧录软件显示上电后，打开单片机开关便可。结果如图：
九、收获
1. 因有前期的C语言学习，在编程上问题不大。
2. 今年寒假的时候学到第六课后因我的缘由没有坚持在学，如今重温第二课并写博客，对单片机的原理有了更加充分的了解，写了两篇博客后对博客的排版及使用方法也更加娴熟，写博客挺费时间的，要有足够的耐心，但愿本身能坚持下去，奥里给！！
“不耻最后，即便慢，驰而不息，纵令落后，纵令失败，但必定能够达到他所向往的目标。” ----鲁迅
