收藏，全面Led灯维修知识

发表时间：2022-03-26来源：网络

最近有很多小伙伴私信我关于维修灯具的知识，所以今天就更新一期，在之前的文章中已经说过LED灯的工作原理，还有不明白的请点此回看。

大部分的LED灯具发光核心部件都是由驱动电源与光源两块构成，如果灯不亮了，大概率就是光源被击穿导致死灯或是驱动电源损坏。

一：光源损坏

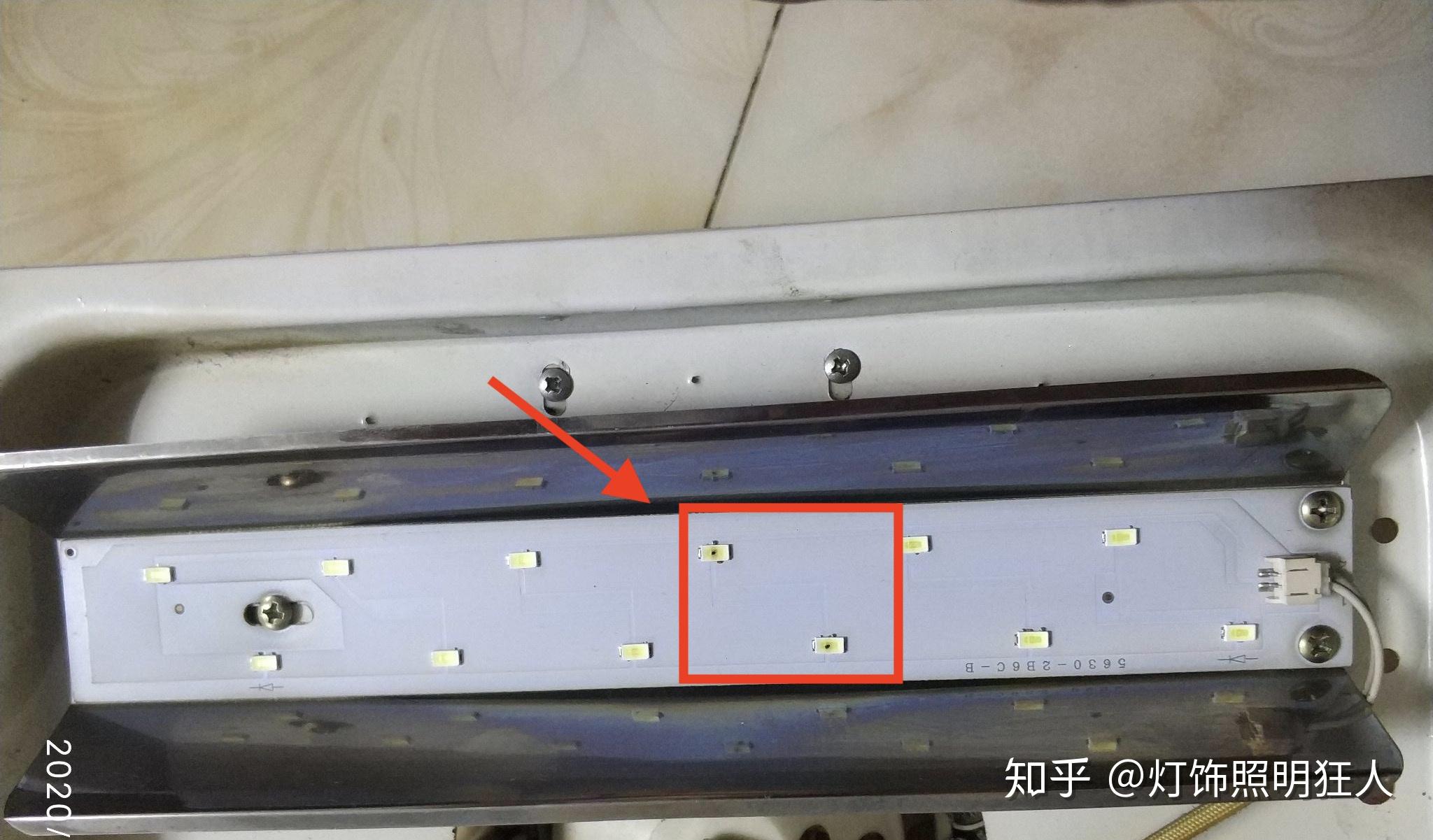

如下图所示，被击穿的LED光源中间基本都会有明显的烧毁痕迹“小黑点”，如果出现这类情况，购买一块相应功率的贴片安装上去即可解决问题。

损坏的LED光源示意图

二：驱动电源损坏

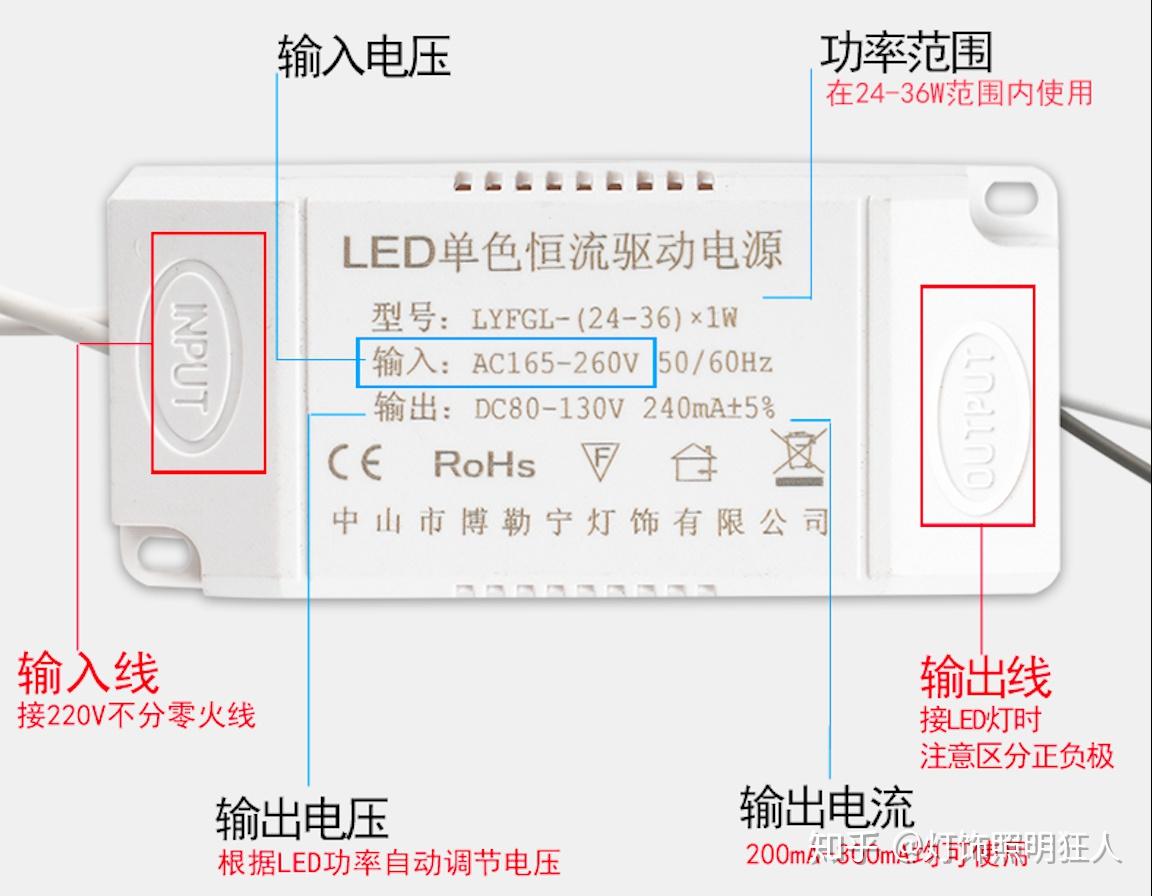

如果光源没有损坏的痕迹，大概率是驱动器损坏，按照原驱动器上的标识重新购买与之匹配的驱动更换即可解决，在购买驱动电源时候请核对原驱动电源的参数，重点核对：功率范围、输出电流。

因不同的灯具会有不同的电源插口，以下是常规的驱动电源插口，在购买时一定要注意，且区分“公”、“母”头。

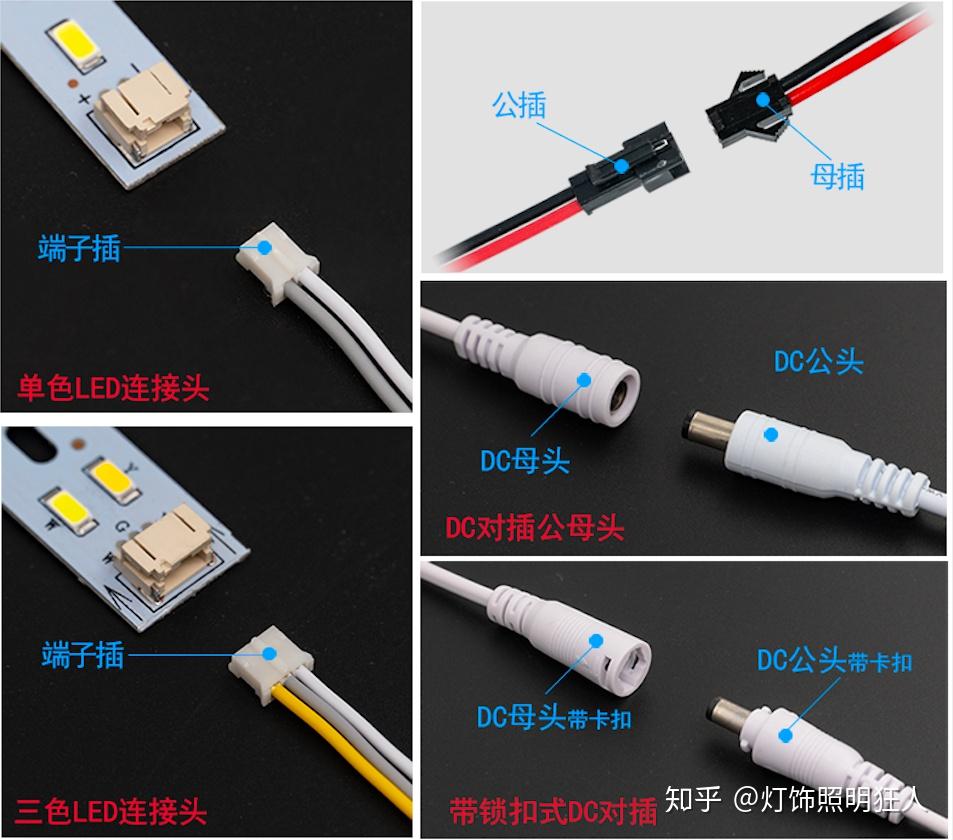

常规的驱动电源插口

三、三色变光贴片更换

三色变光贴片如果只亮一组单白光或单暖光，大概率是光源损坏，如果全都不亮多半是驱动电源损坏，因三色贴片没办法换其中一组光源，如果损坏一组只能整条更换。三色变光的光源跟驱动都是三条线，一条负极公用，两条正极分别控制两组光源。

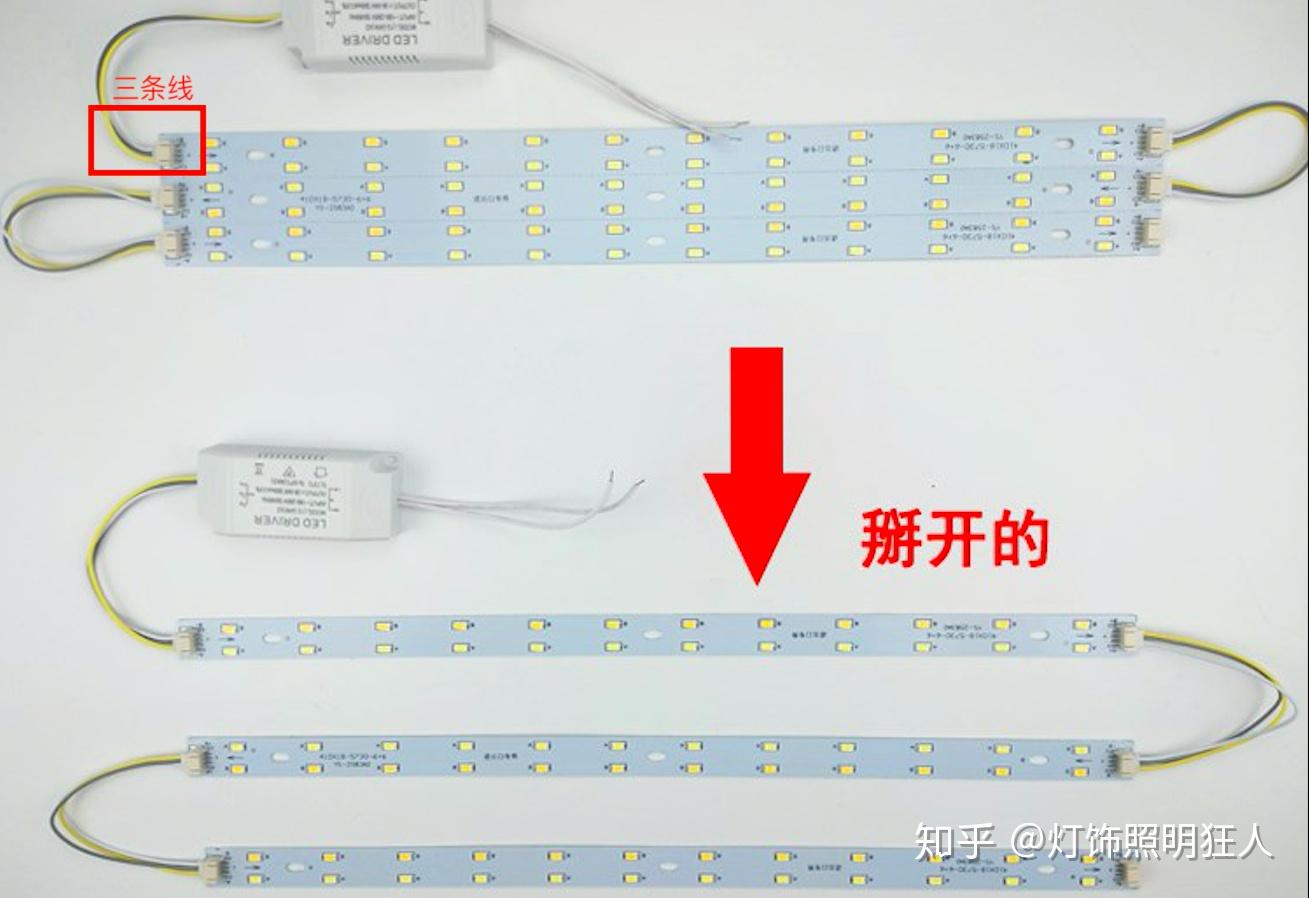

三色贴片光源与驱动

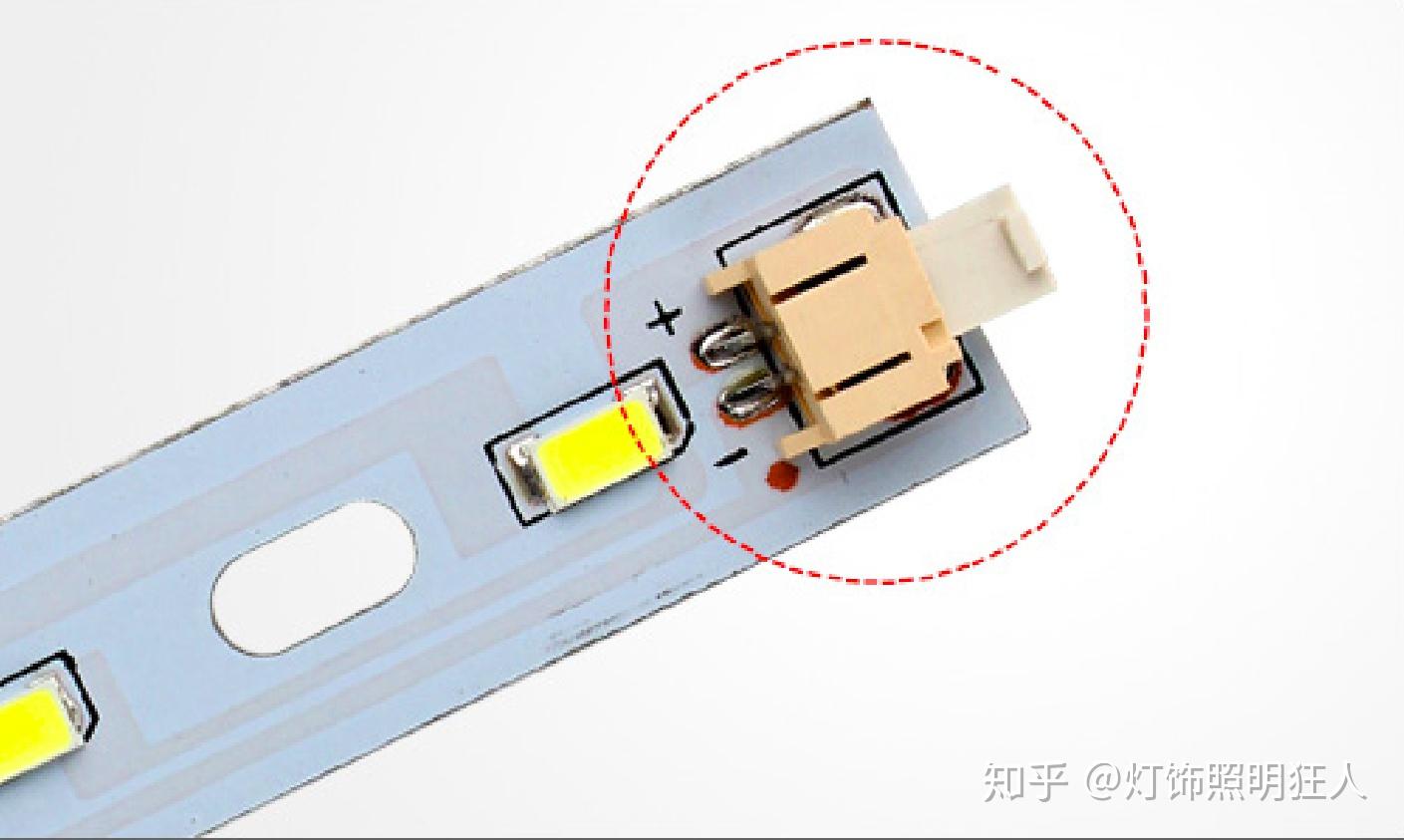

特别提示：如果新购入的光源不亮有可能是贴片串末尾的一条没有接入“堵头”，如图所示

堵头示意图

因灯具的不同，光源的长短，形状都有很大区别，可谓型号规格千百种，看你需要哪一种。在此只说明原理，如果有觉得麻烦的小伙伴可以直接购买整套模组（相对多花钱）。

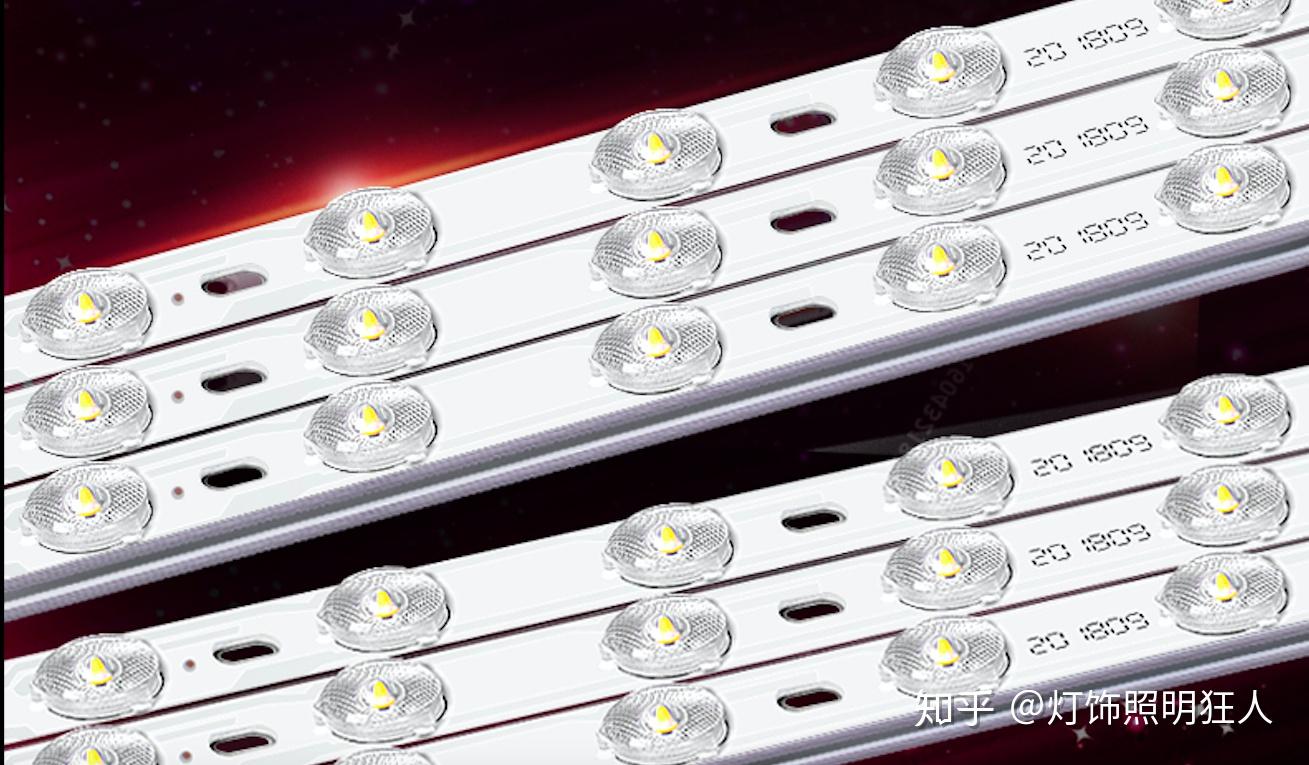

小提示：在购买光源是尽量选择带扩散透镜的，光线更加均匀哦。

四：带分段开关的灯具维修

这种情况大都出现在有多组光源的的灯具上，比如某一灯具有自带的LED光源、灯头或光源数量的比较多需要单独控制等情况，如果多组光源同时全都不亮大概率是分段开关损坏。

检修办法：1、先将灯具的其中一组光源从分段开关取下通电测试，如果亮灯则大概率是分段开关损坏，购买相同段数的新品重新换上即可解决。2、也可不用分段开关，如原本有多组开关线可自行分组，如只有一组开关线，可以把所有分组拧成一组。如不懂接线可私信我。

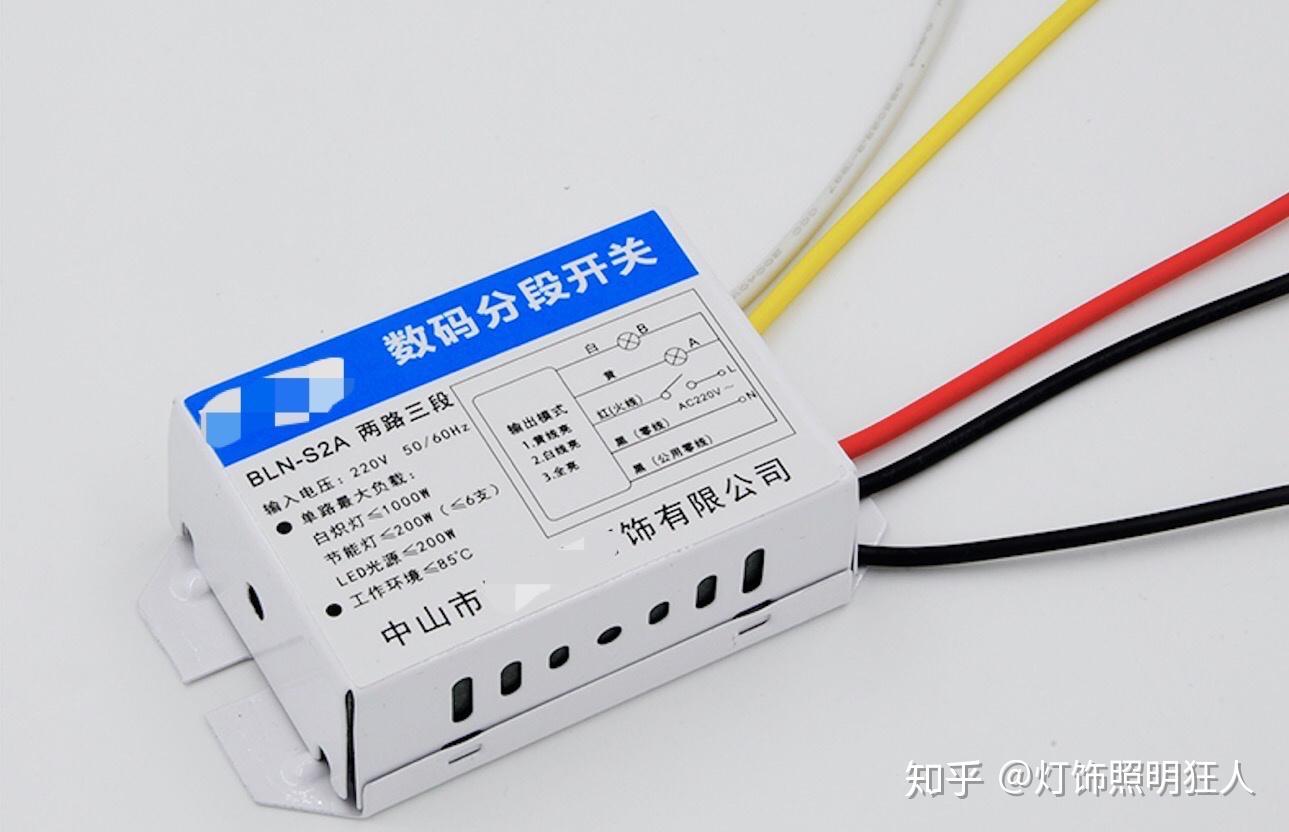

数码分段开关

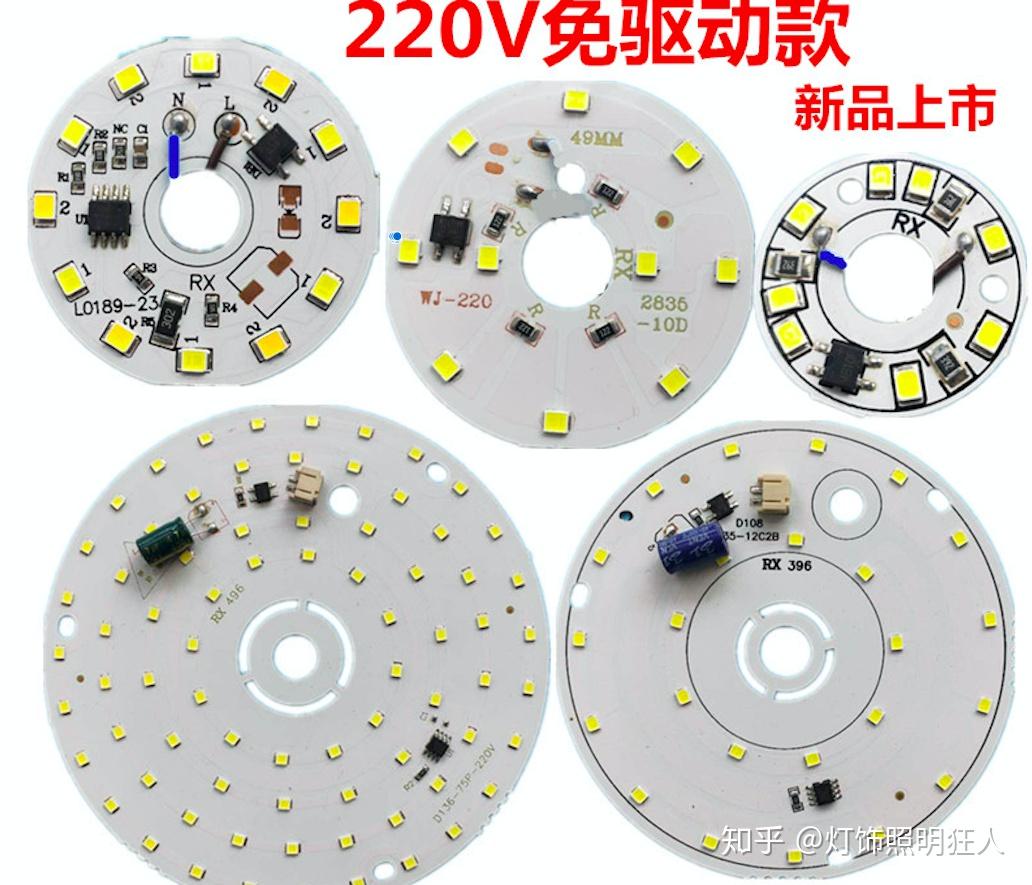

五：高压LED贴片灯具维修

这种光源大都出现在结构相对比较复杂的灯具上，这种光源的特点是直接220V,光源板的接线桩上通常标注有L/N极（火线与零线），如果坏了基本只能整体更换，因光源板上通有交流电，切记断电、断电、断电、更换。（重要事情说三遍）。

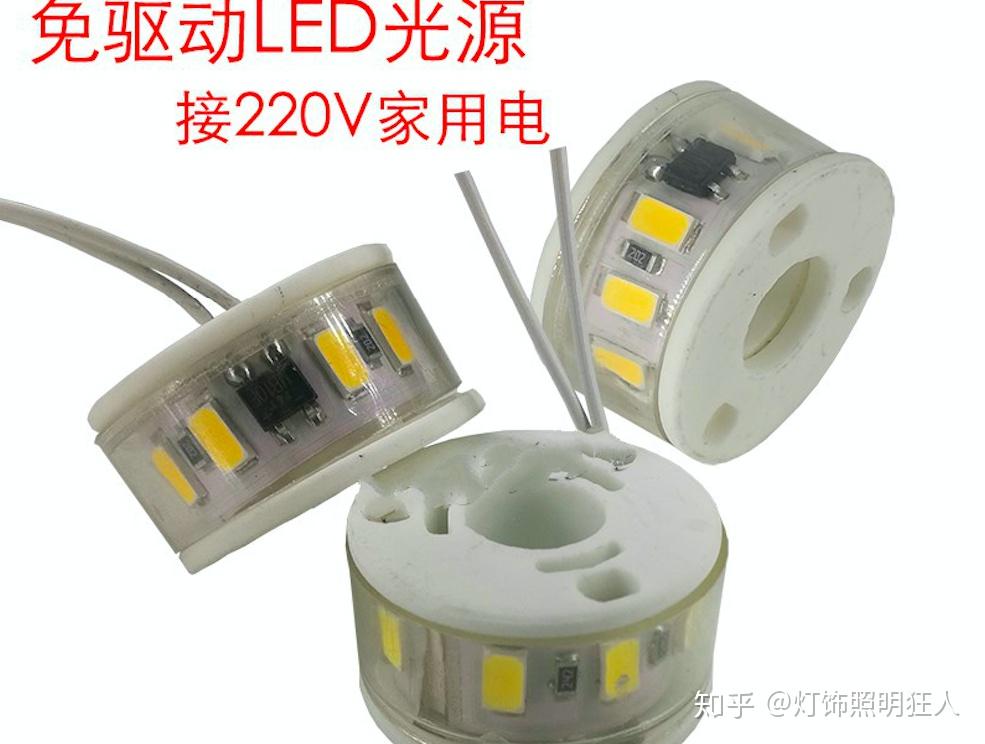

吊灯灯臂的杯碟里面常用的光源。
